传动轴扭转试验机的制造及检验依据JB/T9370-1999《扭转试验机技术条件》、GB2611-2007《试验机通用技术要求》和JJG269-2006《扭转试验机检定规程》等标准。主要用于检测各类传动轴的扭转力学性能试验。该试验机被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。
该传动轴扭矩试验机采用计算机控制操作,可进行扭矩、峰值、角度、曲线等数据的采集;显示器显示被测试零件的扭矩-时间,扭角-时间,扭矩-扭角试验曲线;可以实现试验数据存储、考取、打印试验报表等功能。使广大客户的首选设备。
传动轴扭矩试验机 | ||||||||
最大试验扭矩 | 100Nm | 200Nm | 500Nm | 1000Nm | 2000Nm | 5000Nm | 10000Nm | 可定制 |
试验行程 | 300mm | 500mm | ||||||
试验机级别 | 0.5级/1级 | |||||||
扭矩测量范围 | 满量程的1%-100% | |||||||
扭矩最小读数值 | 0.01Nm/0.1Nm | |||||||
角度分辨率 | 0.01° | |||||||
最大扭转角度 | 0-无限大 | |||||||
试验转速 | 0.1°-720°/min(可定制) | |||||||
转角示指相对误差 | <±0.5% | |||||||
转角示指重复性误差 | <0.5% | |||||||
试验力示指相对误差 | <±0.5% | |||||||
试验力示指重复性误差 | <0.5% | |||||||
试验速度精度 | 优于示指的±1% | |||||||
外观 | 符合GB/T2611要求 | |||||||
扭转附具 | 常规一套 | |||||||
供电电源 | 220V,50Hz | |||||||

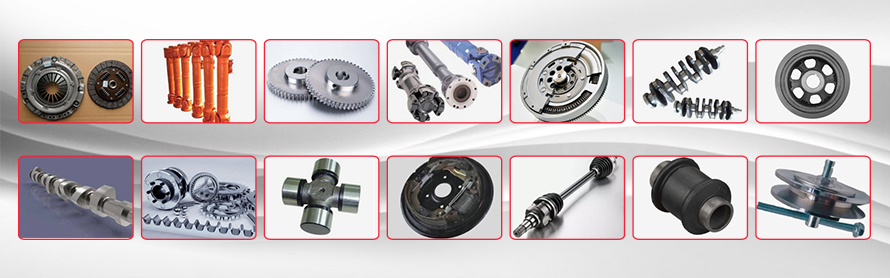

适用工具 | 各规格传动轴等 |
