零部件扭转试验机

当前位置:网站首页 > 产品中心 > 扭转试验机 > 零部件扭转试验机
软轴扭转试验机

软轴扭转试验机

软轴扭转试验机适用于对各类软轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示,数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。具有加载均匀、稳定 ...

服务热线: 0531-87189887
产品简介

软轴扭转试验机适用于对各类软轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示,数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。


软轴扭转试验机构成系统:
1.试验主机:采用卧式结构,高精度导轨+滑块,刚性好,精度高。
2.传动系统:由台湾东元伺服电机、台湾东元伺服驱动器、摆线减速系统等组成。
3.测力系统:由高精度扭矩传感器、美国AD芯片等组成。零部件扭转试验机
4.控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。
5.安全保护装置:满量程过载保护、过流保护、过压保护等

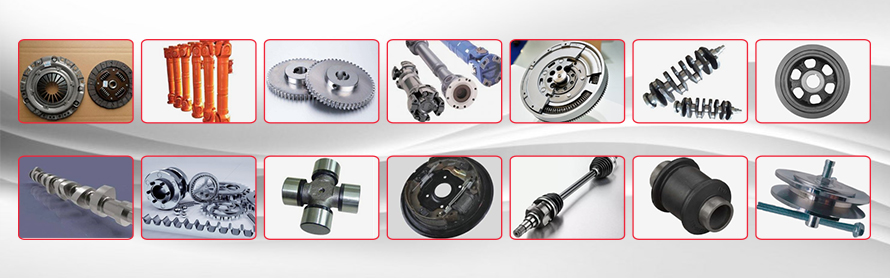

适用对象

产品适用零部件


产品参数
软轴扭转试验机
最大扭矩20Nm、50Nm、100Nm、200Nm、300Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm(以上为常规设备,可定制)
试验机级别0.5级/1级扭矩测量范围满量程的1%-100%
角度分辨率0.01°试验加扭矩方向双向加载
扭转速度控制范围0.1°-720°/min可定制扭矩分辨力1/±300000
转角测量范围0°-±99999°试验行程300-1000mm可定制
示值重复性相对误差<0.5%扭矩示值相对误差<±0.5%/<±1%
加载方式全自动扭转角示值相对误差<±0.5%
设备重量约300KG扭转附具双方商榷
成套性符合标准要求外观应符合GB/T2611要求
供电电源220V,50Hz保护功能试验机有过载保护功能
适用产品软轴等



试验软件
试验软件
